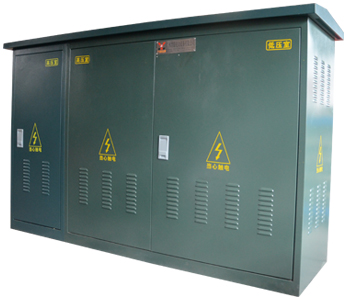

组合式电力变压器

组合式变压器首先由美国有关电气公司开发。在美国叫基座式变压器，英文名称为Padmounted transformer，在国内也称美式箱变。

   一、简介

  美式变压器的熔断丝、多工位环网负荷开关、无励磁调压分接开关都作为变压器的部件装在变压器油箱内，在油箱外很容易更换熔断丝或操作负荷开关而改变变压器的运行工况。高压侧由可以带负荷插拔的肘形电缆输入电能，油箱外另装低压出线仓，仓内有空间可按要求而加装保护装置与测量仪表。所有带电部位都在箱内，无裸露带电部分。因为主要部件都在油箱内，故我们称它为组合式变压器，而不称它为箱式变电站。但组合式变压器也具有箱式变电站的功能。高压侧装有六个电缆插座，可使变压器接入环网供电系统中，与柜式环网箱或电缆分支箱组成环网供电系统。所以，组合式变压器、基座式变压器，或简称的美式箱变都是指同一种产品，主体是变压器，而不是变电站。

    二、特点

  1.全密封、结构紧凑、全绝缘、外形美观、体积仅为箱式变电站（欧式箱变）的1/3左右。无须配电房，可直接安放在室内或室外，也可安放在街道两旁和绿化带内，可靠地保证了人身安全，既是供电设施，又可装点环境。

    2.采用双熔丝全范围保护方式，大大降低了运行成本。

    3.可用于终端供电和环网供电，转换十分方便，保证了供电的可靠和灵活性。

  4.10kV套管电缆头可在200A负荷电流下多次插拔，在紧急情况下作负荷开关使用，并具有隔离开关的特点。

    5.采用国内9型、11型配电变压器，损耗低，噪音低，使用寿命长。

    三 、应用范围

   美式变压器将传统变压器集中设计在箱式壳体中，具有体积小、重量轻、低噪声、低损耗、高可靠性等特点，广泛应用于住宅小区、商业中心、轻站、机场、厂矿、企业、医院、学校等场所。
